“80%的數字孿生是沒有用的，管用才是第一要義。” ，國際歐亞科學院院士、中國城市科學研究會理事會、住建部原副部長仇保興去年針對數字孿生城市表達了這個觀點。
今年6月，有一位數字化IT專家表達:BIM數字孿生就是一個中看不中用的花架子，所有的人其實都知道，但就是沒有人點破。所有的數字化大屏，其實都是做給別人看的。

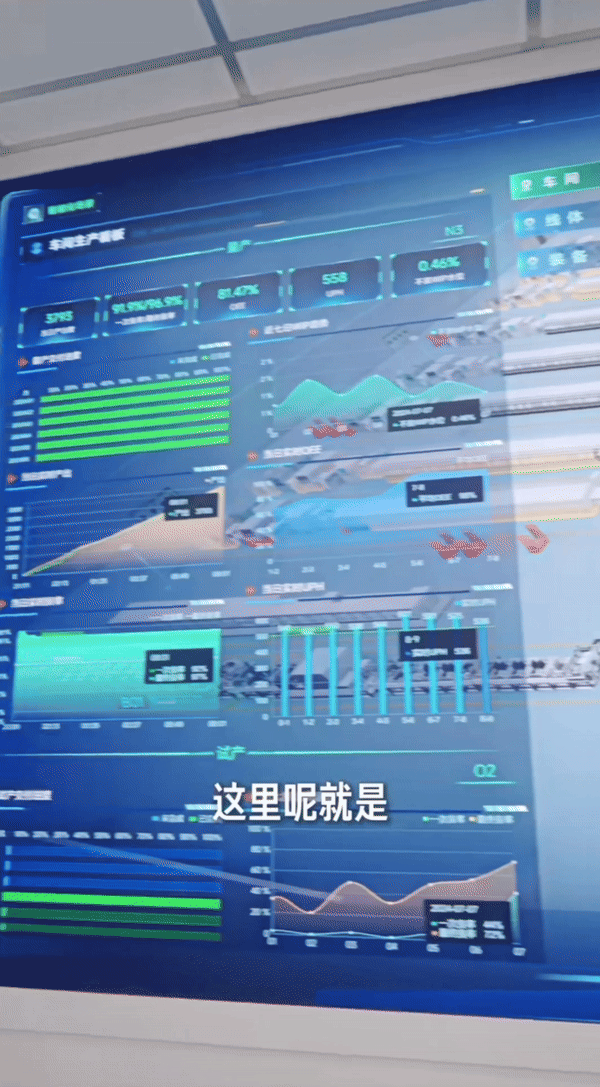

（畫面來自雷軍抖音視頻）
今年7月，小米汽車創始人雷軍公布了小米自研的Xiaomi Hyper lMP(小米澎湃智能制造平臺)，該平臺應用了數字孿生的技術，通過查看某個產線板側的抽屜，可以實時看到每一個生產細節，平臺能主動發現問題和解決問題，并且能夠推動工藝的優化和改進。
（畫面來自雷軍抖音視頻）
不同的用戶群體對數字孿生的評價，褒貶不一，也存在將數字孿生平臺僅等同于3D可視化的錯誤理解。數字孿生不不僅僅適用于生產管理，除了能夠?qū)崟r(shí)查看生產細節，還可以進行智慧園區的管理，接下來，我們將介紹某園區的智慧廠務綜合管理數字孿生平臺，通過二維視角和數字孿生視角的對比，一起分析數字孿生是否為皇帝的新裝。
項目背景解說
該園區內的公輔設備，均是單獨運行的子系統，本次項目涉及了冷熱源系統、潔凈室系統、FFU系統、工藝排氣系統、純水系統、廢水系統、氣體監控系統、能源管理系統、電力監控系統、視頻監控系統、智能照明系統、動環監控系統、建筑設備管理系統、報警系統、門禁系統、消防報警系統、微振監控系統、水系統（自來水/生產水）19套子系統，該廠務綜合管理數字孿生平臺，除了對園區和建筑物進行建模，還需要對以上19套子系統的設備及運行原理進行1:1還原。
特點一、可提高決策效率
數字孿生可以通過實時數據和仿真模擬，幫助決策者在管理方面做出更快、更準確的決策。
以純水系統為例，純水系統主要設備包括生產水箱、生活水箱、生產水泵、生活水泵、原水泵、過濾水泵、真空泵、RO供水泵、RO水箱、RO高壓泵、卸酸泵、輸送泵、加藥泵、各類閥門。 需要監控各類設備的運行狀態（停止、運行、報警）及運行參數(水箱液位、PH值、電導率)，對設備的參數調節及控制。
對比分析
二維可視化特點：界面簡單，數據標注直觀，工藝流程清晰，但多系統時，需逐個打開頁面查看，無法快速確定設備在現場的位置，如下圖。

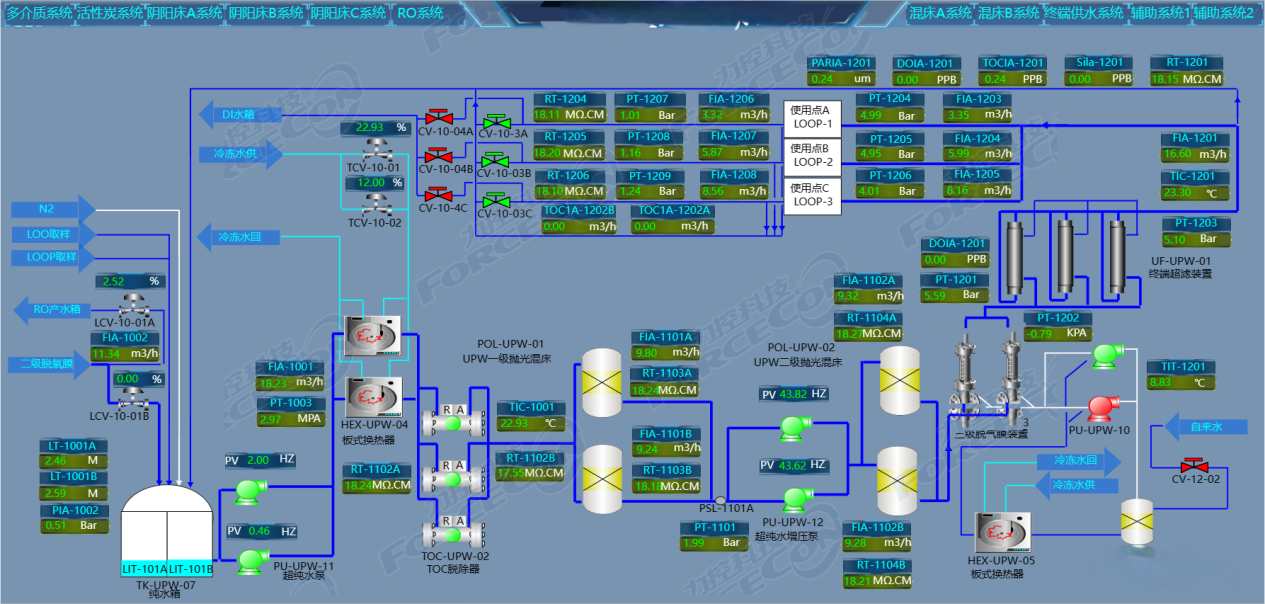

純水系統二維視角
數字孿生平臺特點：可以場景漫游，快速精準定位，界面可以觀看所有設備的實時狀態，對故障信息給出優先處理順序，快速響應、快速排查和快速解決，如下圖。
純水系統數字孿生視角
報警提醒二維視角VS報警提醒數字孿生視角

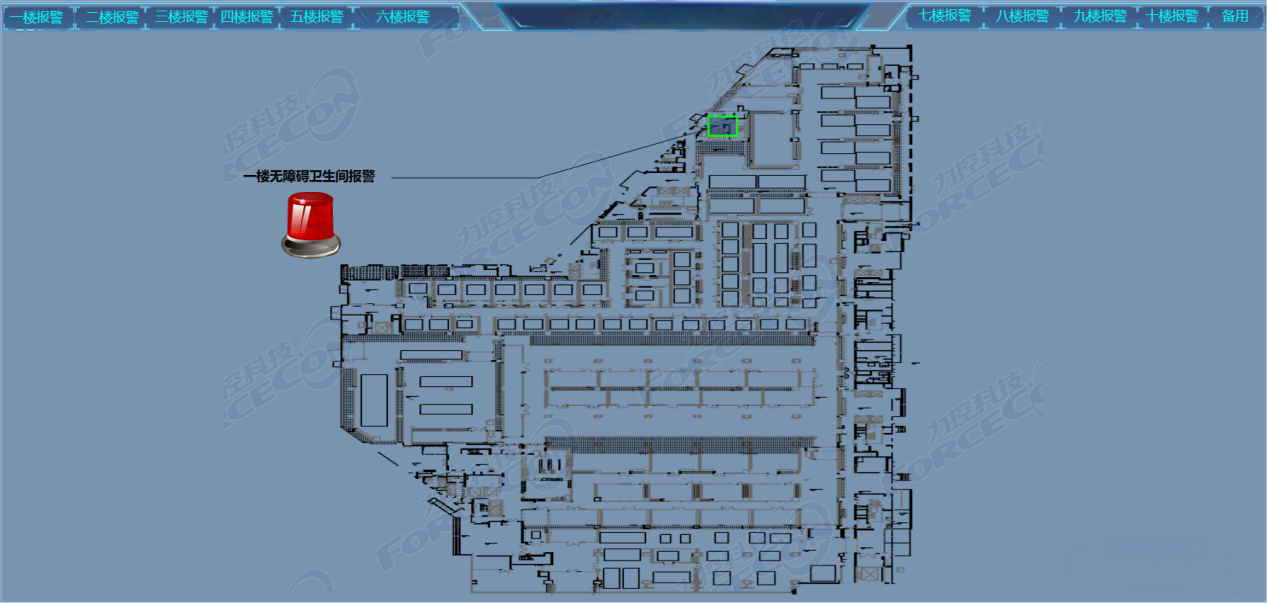

報警系統二維視角
報警系統數字孿生視角
簡單的管理需求，傳統的二維組態界面，可以達到管理和控制的目的，如果設備數量和種類多，通過二維界面并無法快速掌握所有設備的狀態及其對應的位置，數字孿生平臺可以滿足快速定位和快速響應的需求。
特點二、可優化資源配置
在數字孿生系統中，資源可以利用耗散理論進行優化配置，特別是在工業生產中，這有助于提高能源使用效率。
以電力監控系統為例，主要對高低壓回路的運行參數(電流、電壓、功率、功率因素、頻率)、狀態數據(開關柜分合閘狀態、斷路器狀態、手車、地刀狀態)進行實時展示?？諌合到y(tǒng)亦是如此，通過采集各空壓機的運行狀態、電流輸出百分比等參數，并在界面上展示，將數據進行對比分析。
對比分析
二維可視化特點：界面可以了解配電柜的回路，以及相關的電壓電流參數、斷路器狀態，無法對比配電柜的其他狀態，如下圖。

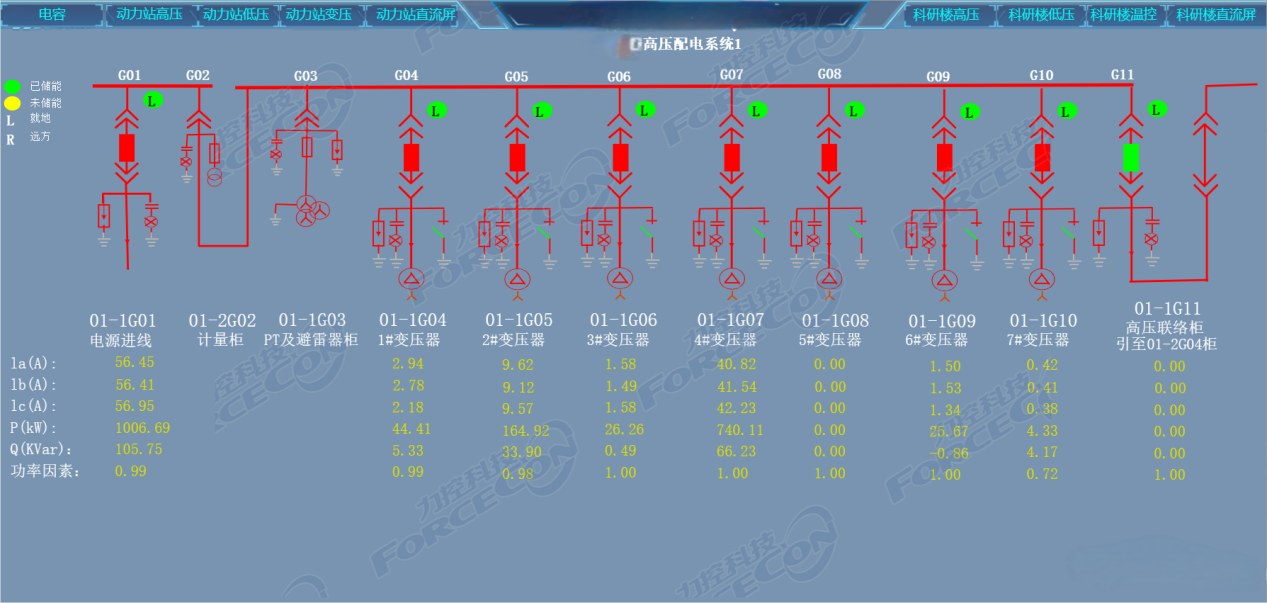

電力監控系統二位視角
數字孿生平臺特點：除了電壓電流參數，還可以通過綜合每個配電柜其他狀態，快速做出優化用電應急、備用的配置方案，保證電力系統安全可靠運行，提高能源使用效率，輔助生產正常進行。
電力監控系統數字孿生視覺

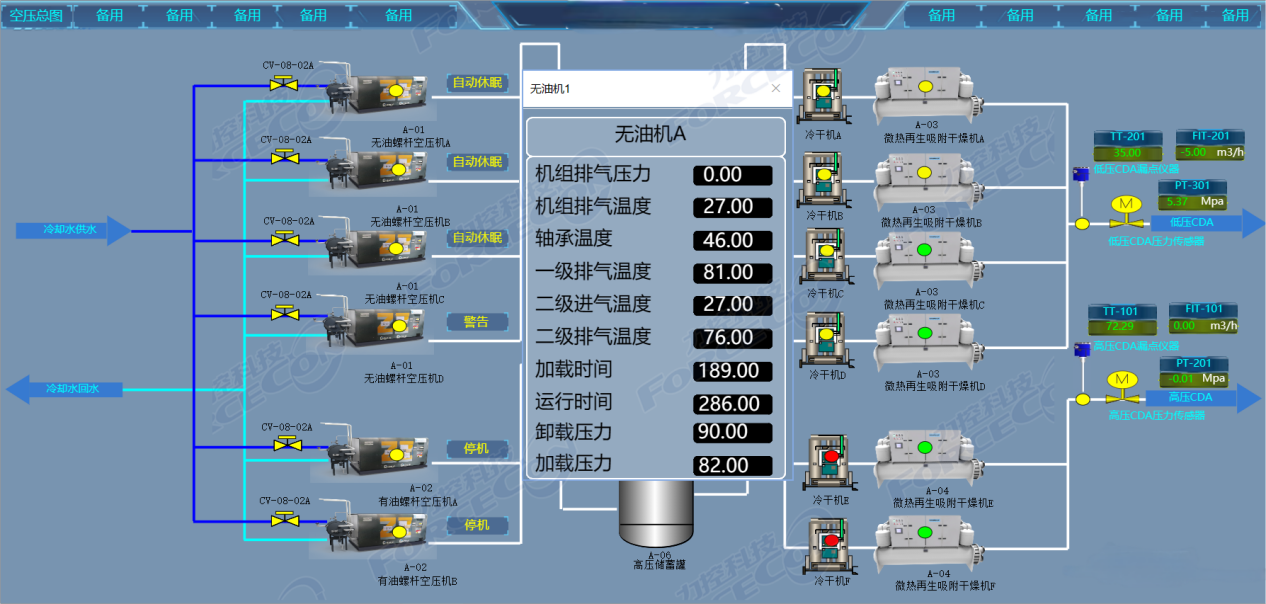

空壓系統二維視角
空壓系統數字孿生視覺
特點三、可提升測量分析和預測能力
數字孿生可以極大地提升對機械設備和流程的理解力以及控制和預測力，通過對物體傳感數據的實時了解和分析，可以預測和維護設備的性能。
以冷熱源系統為例，供冷回路主要包括低溫冷凍水供水，低溫冷凍水回水；中溫冷凍水供水，中溫冷凍水回水；中溫水空調熱水供水，空調熱水回水。主要監控各類設備（冷卻塔、冷凍泵、冷卻泵、冷水機組、板換、補水箱、壓力裝置、蝶閥）實時狀態（停止、運行、報警）及運行數據(出水溫度、回水溫度等)。
對比分析
二維可視化特點：可以監控各組設備的實時狀態和報警狀態，查看每個設備詳細的基礎信息時，需要逐個點擊設備查看，無法快速預測性巡檢，如下圖。

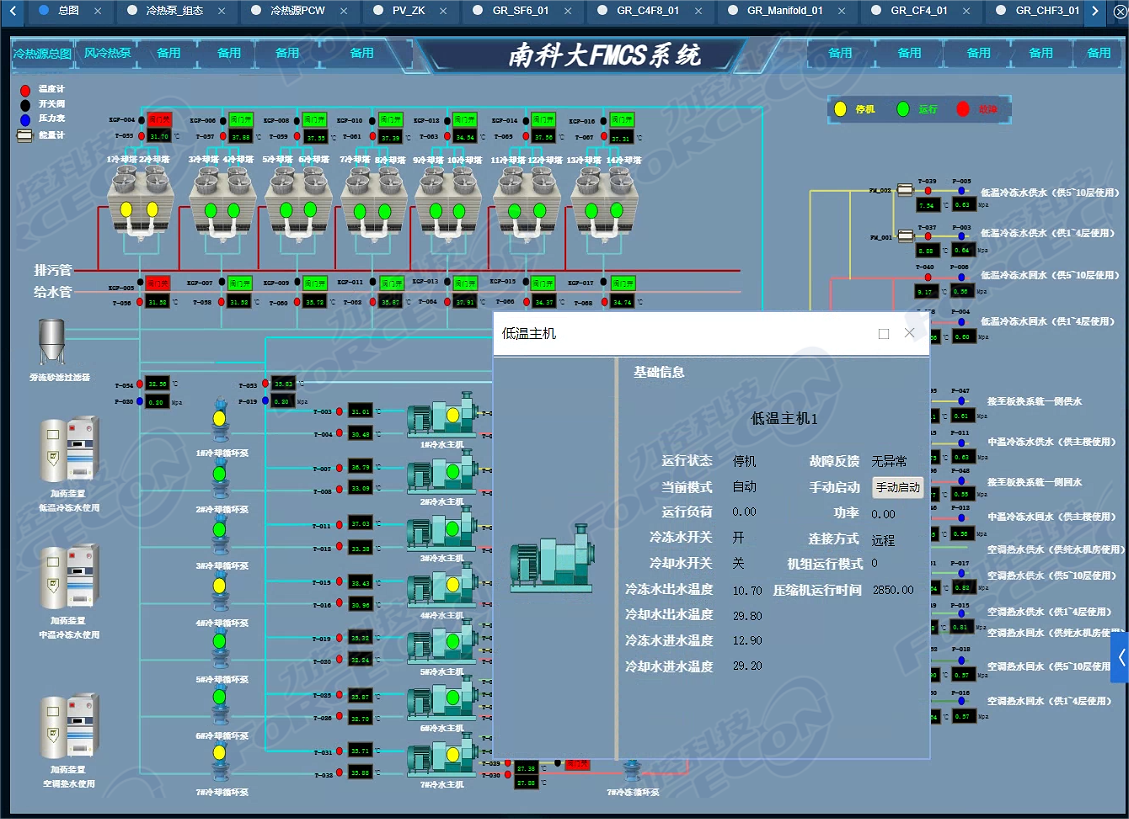

冷熱源系統二維視角
數字孿生平臺特點：對設備性能和生產流程進行漫游巡檢，一旦檢測到異常或偏差，系統立即發出警報，并自動跳轉至問題源頭，提供詳細的故障信息和歷史數據，輔助操作人員迅速識別問題并采取措施，停機時間和生產損失達到最小化。如下圖。

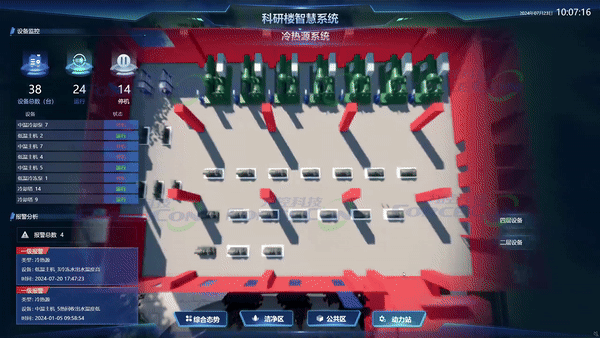

冷熱源系統數字孿生視角
快速高效獲取真實反映廠區情況的數據信息。支持鼠標操作等進行視角漫游，也可提前規劃參觀路徑進行自動巡檢，瀏覽廠區建筑時，可自動彈出對應設備信息及生產過程的變化、及時發現設備故障，值班人員根據實時顯示的數據進行復查留存，實現對產量的實時準確監管，有效解決人員現場流動、工作疏忽造成事故隱患的現象，防止生產事故的發生。
數字孿生平臺特點功能分析

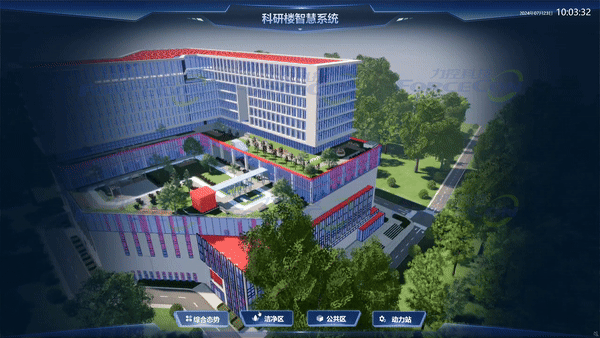

場景漫游，通過3D建模根據實際場景進行等比例的建模，在虛擬場景內支持手動漫游，用戶可自行控制視角進行瀏覽場景。
設備可視化，通過現場總線、以太網、物聯網和分布式控制系統等技術實現底層設備的互聯互通及實時數據采集，對設備的運行狀態、故障信息進行可視化聯動展示。
報警可視化，結合數字孿生場景，通過數據采集，實現設備報警監測可視化，對設備運行狀態、故障狀態、設備工況異常等報警信息進行展示。
數據駕駛艙，結合園區相關系統運行情況進行深度數據分析，并采用相應圖表直觀展示設備運行情況、能耗情況等各項運行信息。
駕駛艙首頁
數字孿生技術通過虛擬模型精確反映物理實體的狀態和行為，能實時監測、預測維護需求，優化性能，降低成本，加速產品迭代，并支持遠程監控與故障診斷，有效提升決策效率和智能化管理水平。
有特定管理需求的場景，應用數字孿生技術是為了更好的提高管理效率，所以數字孿生需要注意數據收集難度，如果沒有數據支撐，那肯定會成為一開始說的那80%。數字孿生同時也需要大量的計算資源、注意數據保護和開發技術的依賴等等。
